消防驗收現場查驗操作參考指南之消防給水及消火栓系統

1 基本要求

1）消防給水和消火栓系統的設置應符合現行國家及地方工程建設消防技術標準和消防設計文件的要求。

2）建筑的全部消防用水量應為其室內、室外消防用水量之和。

3）消防給水和滅火系統驗收應在分項驗收合格基礎上進行，施工、調試記錄和消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）等相關技術資料應齊全。

4）查驗抽查比例，各子項抽樣數量不少于2處，當總數不大于2處時，全部檢查。

5）要求各子項目內容符合現行國家及地方工程建設消防技術標準和消防設計文件的要求。

2 消防水源

1）天然水源的水量、水質、枯水期技術措施、消防車取水高度、取水設施（碼頭、消防車道）應符合以下要求。

• 查看雨水清水池、中水清水池、水景和游泳池作為消防水源時，保證在任何情況下均能滿消防給水系統所需的水量和水質的技術措施；

• 查看天然水源作為消防水源時，采取的防止阻塞消防水泵的技術措施及安全取水的措施；

• 查看天然水源作為消防水源時，確保消防車、固定和移動消防水泵在枯水位取水的積水措施以及消防車取水的吸水高度；

• 查看井水作為消防水源時水位測試裝置；

• 查看設置消防車取水口的天然水源、消防車道和消防車回車場或回車道設置；

•  查看供水水質，水質必須無雜質、無腐蝕性，以防堵塞管道、噴頭，腐蝕管道等，即水質應符合工業用水的要求。其中室外消防給水水質可以使用河水、海水、池塘等，并允許一定的顆粒物存在，但室內消防給水系統平時水質不能有腐蝕性。

查驗檢查方法：資料審查、現場檢查。

2）市政供水的進水管數量、管徑、供水能力應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

•  采用市政供水時，核查市政進水管數量和管徑；

• 消防給水系統采用市政管網直接供水需要市政管網連續供水，且滿足兩路消防供水要求，規范規定可一路供水的除外。

查驗檢查方法：資料審查、現場檢查。

3 消防水池

1）有效容積，消防水池的總蓄水有效容積大于 500m3時，宜設兩格能獨立使用的消防水池；當大于 1000m3時，應設置能獨立使用的兩座消防水池。

查驗檢查方法：資料審查、現場檢查。

2）消防用水與其他用水共用水池時，確保消防用水量不作他用的技術措施。

查驗檢查方法：資料審查、現場檢查。

3）水池設置位置、水位、水位顯示和報警、水池溢流管和排水設施應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場檢查。

4）消防水池的防凍措施應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場檢查。

5）消防水池進水管、通氣管應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場檢查。

4 消防水泵

1）測試主、備電源切換和主、備泵啟動、故障切換。

查驗檢查方法：現場檢查、功能測試。

2）消防水泵的選擇應滿足以下要求。

• 水泵（包括備用泵）的性能應滿足系統所需的流量和壓力要求；

• 消防水泵所配驅動器的功率應滿足所選水泵流量揚程性能曲線上任何一點運行所需功率的要求；

• 電動機驅動的消防水泵應選擇電動機干式安裝；

• 柴油機消防水泵應采用壓縮式點火型柴油機；

• 柴油機消防水泵的額定功率應校核海拔高度和環境溫度對柴油機功率的影響；

• 柴油機消防水泵應具備連續工作的性能，試驗運行時間不應小于24h；

• 柴油機消防水泵的蓄電池應保證消防水泵隨時自動啟泵的要求；

• 軸流深井泵安裝于水井時，其淹沒深度應滿足其可靠運行的要求，在水泵出流量為 150%設計流量時，其最低淹沒深度應是第一個水泵葉輪底部水位線以上不少于 3.20m，且海拔高度每增加 300m，深井泵的最低淹沒深度應至少增加 0.30m；

• 軸流深井泵安裝在消防水池等消防水源上時，其第一個水泵葉輪底部應低于消防水池的最低有效水位線，且淹沒深度應根據水力條件經計算確定，并應滿足消防水池等消防水源有效儲水量或有效水位能全部被利用的要求；

• 當水泵設計流量大于 125L/s 時，應根據水泵性能確定淹沒深度，并應滿足水泵氣蝕余量的要求；

• 軸流深井泵的出水管與消防給水管網連接應符合《消防給水及消火栓系統技術規范》GB50974 的有關規定。

查驗檢查方法：資料審查、現場檢查。

3）消防水泵的吸水管、出水管和閥門應滿足以下要求：

• 一組消防水泵的吸水管不應少于兩條，并保證檢修要求；

• 消防水泵吸水管布置應避免形成氣囊；

• 消防水泵應采取自灌式吸水；

• 消防水泵直接從市政管網直接抽水時，應在消防水泵出水管上設置有空氣隔斷的倒流防止器；

• 查驗消防水泵不少于兩條的輸水干管與消防環網連接，并保證檢修要求；

• 查驗消防水泵吸水口的淹沒深度。

查驗檢查方法：資料審查、現場檢查。

4）查看消防水泵進、出水管上的壓力表、泄壓閥、水錘消除設施、控制閥、信號閥等的規格、型號、數量及控制閥狀態。要求符合現行國家及地方工程建設消防技術標準和消防設計文件要求，吸水管、出水管上的控制閥鎖定在常開位置，并有明顯標識。

查驗檢查方法：資料審查、現場檢查。

5）測試水泵手動和自動啟動功能。

查驗檢查方法：現場檢查、功能測試。

6）測試水錘消除設施后的壓力。

查驗檢查方法：現場檢查、功能測試。

7）檢查消防泵，并核對其與國家法定消防產品檢測機構出具消防產品質量合格證明文件。

查驗檢查方法：資料核查。

8）查看消防水泵啟動控制裝置。

查驗檢查方法：現場檢查、功能測試。

5 消防給水（穩壓泵、氣壓給水設備）

1） 核查穩壓泵的設計流量和設計壓力滿足要求。

查驗檢查方法：資料審查、現場檢查。

2）氣壓罐的調節容量，穩壓泵的規格、型號數量、管網連接應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場檢查。

3）測試穩壓泵的穩壓功能。

查驗檢查方法：資料審查、現場檢查。

4）穩壓泵的控制應符合設計要求，并應有防止穩壓泵頻繁啟動的技術措施。

• 穩壓泵在 1h 內的啟停次數應符合設計要求，并不大于 15 次/h；

• 穩壓泵供電應正常，自動手動啟停應正常；

• 關掉主電源，主、備電源應能正常切換。

查驗檢查方法：資料審查、現場檢查。

5）檢查消防氣壓給水設備、增壓穩壓給水設備等，并核對其國家法定消防產品檢測機構出具消防產品質量合格證明文件。

查驗檢查方法：資料審查、現場檢查。要求與產品合格證明文件一致；穩壓泵應設備用泵，吸水管、出水管的閥門設置應符合要求。

6 消防排水

1）核查消防排水和測試排水設施。

查驗檢查方法：資料審查、現場檢查。查看消防電梯的井底排水；查看消防給水系統試驗裝置排水設施，自噴系統的末端試水裝置處的排水，報警閥處排水，減壓閥處排水等。

2）查看消防水泵房、有消防系統的地下室、倉庫的消防排水措施。

查驗檢查方法：資料審查、現場檢查。

7 管網

1）核查室內外消防管道的材質、管徑、接頭、連接方式及采取的防腐、防凍措施，應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

2）室內消防給水系統由生活、生產給水系統管網直接供水時，引入管應設置倒流防止器設置。

查驗檢查方法：資料審查、現場抽樣檢查。

3）室內外消防管網結構形式、供水方式應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

4）室內外消防管網組件：閘閥、截止閥、減壓孔板、減壓閥、柔性接頭、排水管、泄壓閥等的設置應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

5）架空管道的立管、配水支管、配水管、配水干管設置的支架的設置應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

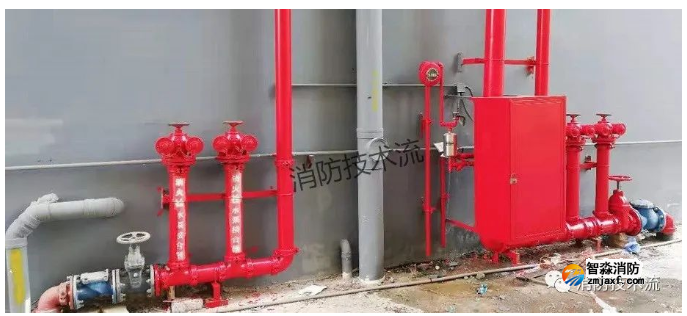

8 水泵接合器

1）水泵接合器的數量和設置位置應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查，現場抽樣檢查。

2）水泵接合器處應設置永久性標志銘牌，并應標明供水系統、供水范圍和額定壓力。

查驗檢查方法：資料審查、現場抽樣檢查。

3）檢查水泵接合器的證明文件，要求與國家法定產品檢測機構出具消防產品質量合格證明文件一致。

查驗檢查方法：資料審查。

4）水泵接合器應在每座建筑附近就近、分散設置，布置設置地點便于消防車使用，且距離室外消火栓或消防水池的距離不宜小于15m，并不宜大于40m。

查驗檢查方法：資料審查、現場抽樣檢查。

9 室內消火栓

1）消火栓規格、型號應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查，檢查國家法定產品檢測機構出具消防產品質量合格證明文件，現場抽樣檢查。

2）查看同層設置數量、間距、位置。

查驗檢查方法：資料審查、現場抽樣檢查。

3）查看栓口設置。

查驗檢查方法：資料審查、現場抽樣檢查。

4）檢查室內消火栓、消防水帶、消防槍、消防軟管卷盤等，并核對其國家法定產品檢測機構出具消防產品質量合格證明文件。

查驗檢查方法：資料審查、現場抽樣檢查。

5）查看標識、消火栓箱組件，應標識明顯、組件齊全。

查驗檢查方法：資料審查、現場抽樣檢查。

10 消防水箱

1）查看露天設置的高位消防水箱，人孔以及進出水管的閥門的保護措施應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

2）高位水箱的防凍措施應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

3）查看高位水箱的有效容積、出水、排水和水位，喇叭口的淹沒深度，應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

4）查看設置位置、水位顯示與報警裝置，應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查。

5）查看水箱進水管管徑、高度，溢流管管徑，出水管管徑及進出水管是否設置帶有啟閉裝置的閥門。

查驗檢查方法：資料審查、現場抽樣檢查。

11 系統功能

1）測試壓力、流量，壓力、流量應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查、采用儀表檢測。現場檢查供水分區最有利點和最不利點室內消火栓靜水壓力和出水壓力。需要設置減壓設施的室內消火栓，應當核查減壓后的出水壓力。有條件時應測試在模擬系統最大流量時最不利點壓力。

2）測試控制室直接啟動消防水泵功能。控制室應能啟動水泵并有反饋信號顯示。

查驗檢查方法：資料審查、現場抽樣檢查、功能測試。

3）測試壓力開關和流量開關自動啟泵功能，應能自動啟動消防水泵及與其聯鎖的相關設備，并應有反饋信號顯示，水泵不能自動停止。

查驗檢查方法：資料審查、現場抽樣檢查、功能測試。

4）測試消火栓消防按鈕報警信號，應能自動啟動消防水泵及與其聯鎖的相關設備，并應有反饋信號顯示。

查驗檢查方法：資料審查檢查，檢查消防設施性能、系統功能聯調聯試合格證明文件（如《建筑消防設施檢測報告》）?，F場抽樣檢查、功能測試。

12 室外消火栓

1）室外消火栓數量、設置位置、標識應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查，現場抽樣檢查、功能測試。

2）測試室外消火栓的壓力、流量，隨機抽查 1~2 處室外消火栓進行放水試驗。

查驗檢查方法：資料審查、現場抽樣檢查、功能測試。

3）消防車取水口的設置應符合現行國家及地方工程建設消防技術標準和消防設計文件要求。

查驗檢查方法：資料審查、現場抽樣檢查、功能測試。

4）檢查室外消火栓證明文件，要求與國家法定產品檢測機構出具消防產品質量合格證明文件一致。

查驗檢查方法：資料審查、現場抽樣檢查、功能測試。

13 消防水泵房

1）消防水泵房的建筑防火要求應符合設計要求和現行國家標準《建筑設計防火規范》GB 50016 的有關規定。

查驗檢查方法：對照圖紙直觀檢查。

2）消防水泵房設置的應急照明、安全出口應符合設計要求。

查驗檢查方法：對照圖紙直觀檢查。

3）消防水泵房的采暖通風、排水和防洪等應符合設計要求。

查驗檢查方法：對照圖紙直觀檢查。

4）消防水泵房的設備進出和維修安裝空間應滿足設備要求。

查驗檢查方法：對照圖紙直觀檢查。

5）消防水泵控制柜的安裝位置和防護等級應符合設計要求。

查驗檢查方法：對照圖紙直觀檢查。
