淺談消防配電線路的敷設

作者：消防檢測設備
發布時間：2020-07-25 06:43:23
來源：http://www.123yhq.com/
點擊：601

　　1、規范要求

　　我的專著《國家體育場電氣關鍵技術的研究與應用》（中國電力出版社出版）講到了消防供配電整體防火理念，即從電源開始，到各級配電、線路直到消防用電設備都需要進線防火設計。消防配電線路是其中重要的一環，應引起重視！

　　《建筑防火設計規范》GB50016-2014第10.1.10條規定，消防配電線路應滿足火災時連續供電的需要，其敷設應符合下列規定：

　　1.明敷時（包括敷設在吊頂內），應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施；當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護；當采用礦物絕緣類不燃性電纜時，可直接明敷；

　　2.暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm；

　　3.消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內；確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。

　　2、條文分析

　　2.1關于連續供電

　　條文中要求消防配電線路應滿足火災時連續供電的需要，連續供電時間可參考《民用建筑電氣設計規范》JGJ16-2008第13.9.13條的規定，參見表1。

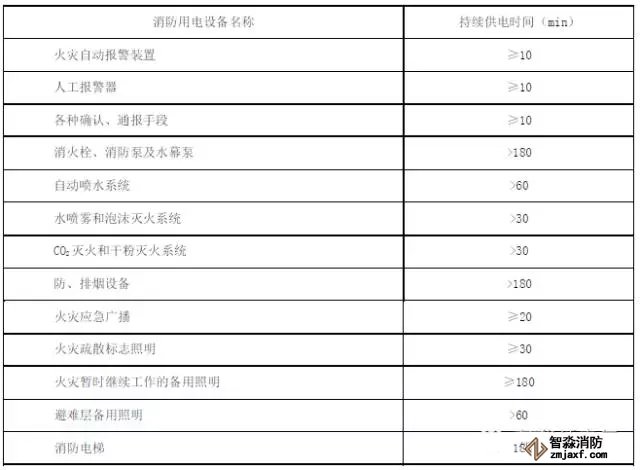

　　表1消防用電設備在火災發生期間的最少持續供電時間

　　2.2明敷時的要求

　　條文第1款規定了明敷時的敷設要求，詳見表2。

　　表2明敷時的要求

電纜類型	防護措施
普通電纜	穿金屬管、盒+防火保護
阻燃、耐火電纜	在電纜井、溝可不穿金屬管、盒
礦物絕緣類電纜	直接明敷

　　金屬導管或封閉式金屬槽盒采取防火保護措施是關鍵問題之一，就目前情況看，刷防火涂料、防火漆是常用的措施，但要滿足表1的連續供電要求會有不小的難度，難以勝任。

　　而礦物絕緣電纜也有爭議，在該規范的條文說明中說明，礦物絕緣電纜是銅芯、礦物絕緣、銅護套組成，根據GB/T13033.1-2007《額定電壓750V及以下礦物絕緣電纜及終端第1部分：電纜》的規定，這類礦物絕緣電纜的燃燒時間可達180min。而柔性礦物絕緣電纜執行JG/T313-2014《額定電壓750V及以下金屬護套無機礦物絕緣電纜及終端》標準，符合GB/T19216.21-2003規定的耐火試驗要求，試驗時選用火焰溫度為(950~1000)ºC，燃燒時間也為180min。因此，筆者認為這兩類礦物絕緣電纜均可使用。

　　2.3暗敷時的要求

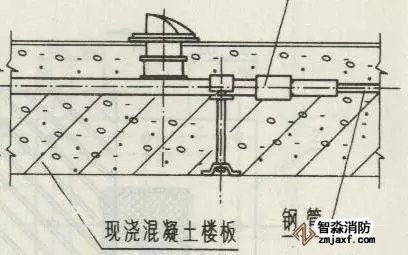

　　電纜暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。圖1所示，電纜穿管暗敷在現澆混凝土樓板內，電纜保護管敷設在樓板上下層鋼筋中間，再加上墊層，滿足30mm厚度應該不成問題。

　　圖1電纜暗敷示意圖

　　2.4消防線路敷設在電纜井、溝內

　　比較理想的，消防配電線路與其他配電線路分開敷設在不同的電纜井、溝內，但實現起來難度大，不易滿足。

　　變通辦法是，消防配電線路與其他配電線路敷設在同一電纜井、溝內時，分別布置在電纜井、溝的兩側，且消防配電線路需采用礦物絕緣類不燃性電纜。

　　圖2電氣豎井示意圖

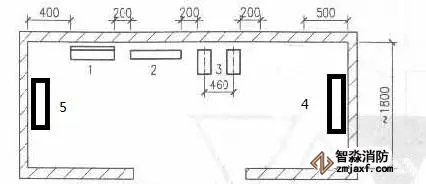

　　圖2所示為電氣豎井示意圖，1——配電箱；2、5——電纜橋架；3——封閉母線；4——消防負荷線路，需采用礦物絕緣電纜。消防線路與其他線路分開敷設在同一豎井內，這種方案經常應用在實際工程中。

　　但是，GB50016對消防配電線路采用礦物絕緣類不燃性電纜有擴大化之意，沒有區分建筑類型、等級。是否合適，有待探討！

　　3、結論

　　為了更好的理解本條，需抓住幾個關鍵詞，上文已詳細敘述。但本條仍有值得商榷之處：

　　1）防火保護措施有哪些？是否能滿足消防負荷連續供電時間的要求？

　　2）礦物絕緣電纜如何界定？有產品標準就應該有效；

　　3）礦物絕緣電纜有擴大化應用之意；

　　4）本條第1、2款為強條，第3款為普通條款，與住房和城鄉建設部標準定額司《工程建設標準編制指南》不符。

　　以上為個人觀點，也是學習規范過程中的體會，如有不妥請見諒！
