SD系列鹽霧試驗機操作使用說明書

鹽水噴霧實驗機操作規程

1.       先將鹽霧機總電源線插入電源插座（注：插頭上L為火線，N為零線，〒為地線），然后將氣源氣管插入空氣過濾器氣源進口接頭上。（空氣過濾器在機器后面）,此時將過濾器壓力調至0.2-0.3Mpa.（看壓力表內圓圈之刻度）（出廠時，已經調好，不需要再調此壓力）。

2.       打開操作面板上電源開關,此時操作面板上兩個低水位燈亮 （注:左邊的是控制實驗室低水位,右邊的是控制飽和桶低水位；分別將實驗室與飽和桶內加水,直至兩個低水位燈熄滅,方可不加水，手動加水：將實驗室密封蓋打開，直接將純凈水倒入加熱槽至低水位燈熄滅，再將純凈水倒入飽和桶入水口內直至低水位燈熄滅。（注:加實驗室水之前需將機器后面排水閥關閉,飽和桶加水時須將入水閥打開后加水,加完水后須將入水閥關閉）。.再將實驗室密封透明蓋的密封水槽加上純凈水進行密封,此時需把水加到將透明密封蓋邊緣完全浸到即可.（注：必須保證水將密封蓋邊緣完全浸到，否則會漏氣）。此機具有自動加水在機器后面銅閥門處，只要將好水源接到銅閥門上就可以。

3.       將產品放入實驗室置物架上,置物架分為圓棒與V形架，圓棒與V形架都是放試驗樣品的。放好試驗樣品后，將實驗室密封蓋子關閉。

4．將調好的5%鹽溶液倒入鹽水桶內.（注：鹽水桶在操作面板頂部，即鹽水入水口處）鹽水溶液配制時須全部溶化才可倒入,否則會造成噴霧管堵塞而不能噴霧（鹽水的多少取決于做測試時間的長短，只要操作面板頂部的鹽水桶內可看到鹽水，那么實驗一定是正常的，我司提供一則數據作參考：5000ml的鹽水大概可作28個小時左右，甚至更長時間。鹽水消耗量的多少，用戶可在實際試驗中總結。

5. 打開操作面板上的操作開關,此時操制面板上兩只溫度表會顯示實際水溫與設置好的35與47度,（注：35度為實驗室溫度，47度為飽和桶溫度）。此時實驗室與飽和桶會自動加熱到35與47度，溫度到達設定值時自動停止加熱.，此加熱需要一個時間過程，.（***注:噴霧之前必須預熱至35與47度），測試標準不同需要更改溫度時，請將操作面板上兩個溫度表溫度重新設置。輕按溫度表上的“按鍵SET”，此時溫度表數字閃爍。再輕按按鍵   與   ，進行調整到所需要的溫度后，再按SET鍵。（   ：增加，   ：減少）

6.在計時器上設置好所需測試時間,（調時間時；操作面板上計時開關必須是關閉狀態, 設定試驗時間：0~9999hr（h：:時 M：分 S：秒 ，按鍵“+”增加   按鍵“-”為減少），設置好后打開操作面板上的計時開關,再打開噴霧開關進行噴霧（.注:噴霧時操作面板上的壓力表壓力須調至1Kg/c㎡）（注：出廠時已調好此壓力）如需調整此壓力請將調壓閥旋紐撥出進行調整，撥出后按照順時針與逆時針進行調整，（順時針代表增加，逆時針代表減少）。

7.測試過程中不要經常打開實驗室透明密封蓋,

8.此鹽霧機加入的水必須要保證為純凈水

9..測試用鹽水濃度為5%（配鹽溶液的水必須是純凈水）.PH值為6.5~7.2 。

10.測試完成后須將實驗室水排放并清洗，剩余的鹽溶液超過3天不得再使用。如連續測試可2至3星期清洗。

11.清洗方法：排放密封槽內的水時需撥掉白色塞子，此時水將流入實驗室，排放剩余的鹽溶液時需將實驗室內中間鹽水桶內的白色塞子撥掉使鹽水流入實驗室加熱水槽，再將機器后部排水閥打開將實驗室所有的水全部排放。飽和桶內的水排放：將機器后面銅閥門打開排凈即可。

12．為了試驗符合標準：該機須在沒有放置試驗樣品前開機試驗5到8個小時，來檢驗噴霧量的大小是否符合標準，標準規定：收集16個小時的霧量平均值為：每個小時平均霧量為1-2毫升。噴霧量的檢測：先將實驗室內噴霧調節器調到一定高度，測試5小時后，檢查一下計量筒內的收集量是多少，如果收集量在5至10毫升之間，說明噴霧量符合標準，將噴霧調節器上的螺絲鎖緊，或在噴塔管上做一標記，以后試驗時就不需要重復檢驗。如果收集量在5毫升以下，說明噴霧量太小，此時須將噴霧調節器往上升高，如果收集量在10毫升以上，說明噴霧量太大，此時須將噴霧調節器往下降低（注：噴霧調節器高低的移動范圍依照收集量多少來移動，移動時范圍不要過于偏大），此12步的操作只適合新機器*次使用與噴霧量不符合標準時使用。

一，             構造簡介

試驗室內部

噴塔：內藏式玻璃噴頭置于噴管內部，噴霧經由塔管引導再經錐型分散器分散到試驗室內部

噴霧調節器：調整噴霧量之大小，調高噴霧量增加，調低噴霧量減少。鹽水預熱槽，位于噴嗒底部，此槽之鹽水是經由鹽水入水桶注入預熱槽，槽內底部有清洗用之排水口由矽膠塞控制。

收集器：噴嘴所噴出之落霧量，以自由落體方式于80C㎡之漏斗杯內，再由導管流至計量筒內，

濕球杯：L型濕球杯乃運用濕度時裝水之容器。

置物架：此架乃是由塑鋼制成，故集中點重量以不超過2KG為限。如分散放置尚可承受10KG以內。置物架有一排圓孔，置物捧以垂直面分15度，30度角用

鹽液過濾器：用于過濾鹽液中之雜質。玻璃制過濾器

加熱水槽：此水槽 附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩，其功能加熱，保溫

試驗室外部

干濕球溫度計：讀取試驗室內之溫度，計算濕度（圖A1，A2）

計量筒：收集每次試驗之噴霧量，每次50ML這刻度（圖A3）

密封水槽：利用水封原理，以避免鹽霧外泄。

飽和空氣桶：放置于控制箱底部，密閉式，采用SUS#304不銹鋼板制成，其功能在于空氣桶加溫，加濕，使空氣達到飽和濕度后至噴嘴噴霧

鹽水入水桶：自動補充鹽水預熱槽之鹽液。（圖A6）

試驗室透明蓋：屋頂式斜角100度透視蓋。用于復蓋于試驗室上方結合為一體（圖A5）

調壓閥：此閥是空氣壓力過高過低時，以壓力表之顯示來調整

（圖A7）（試驗條件1KG/ C㎡）

壓力表：此表指針?biāo)@示之壓力是空氣經由飽和空氣桶傳達至噴嘴時所達到的壓力（試驗條件1KG/ C㎡）

排氣管：直徑53mm口徑管，接合此管排霧于室外，不可以有積水之現象，使其霧氣自然排出（B1）

排水管：直徑28mm口徑管，接合排水管于排水溝，使其廢水由此排出。（圖B2）

空氣過濾器：位于機器后方，過濾空壓機空氣。

控制系統

試驗室溫度控制：乃控制試驗室之溫度，依標準溫度設定。鹽水試驗35攝氏度。

飽和空氣桶溫度控器：乃控制飽和空氣桶之溫度，依標準溫度設定，鹽水試驗47攝氏度

計時器：可調式0.1-9999HR可任意設定試驗所需時間，終了自動停機。

積時器：可調式0-9999HR可指示試驗時間之累積，附自動歸零裝置

加熱水槽溫度控制器：控制加熱水槽之水溫，其位于控制箱內

鹽水噴霧試驗：試驗室溫度表設定35攝氏度，飽和桶溫度表設定47攝影氏度。

耐腐蝕試驗：試驗室溫度表設定50攝影氏度，飽和桶溫度表設定63度

飽和空氣桶安全溫度控制器：乃飽和空氣桶溫度控制，另已只安全保護裝置，溫度安全設定值比實際溫度高5℃位于控制箱內）

電源開關：照光翹板式。控制全機之總電源

操作開關：照光翹板式。控制試驗室加熱槽及飽和空氣桶之加熱系統。

計時器開關：照光翹板式。控制時間控制器之電源

左方低水位警報燈：加熱槽之水位低于下限，則此燈亮，并切斷操作系統

右方低水位警報燈：飽滿和桶之水位低于下限，則此燈亮，并切斷操作系統

二，             安裝需知及注意事項

1．              電源220V單相2000W

2．              機器放置位置后面離墻約50CM，左右兩側需留維修空間。

機器外線為總電源線，請?jiān)偌友b一只無熔絲開關或閘刀開關（約20A）。空壓機出氣管請接于機器后方過濾器進氣口上。（圖B4）

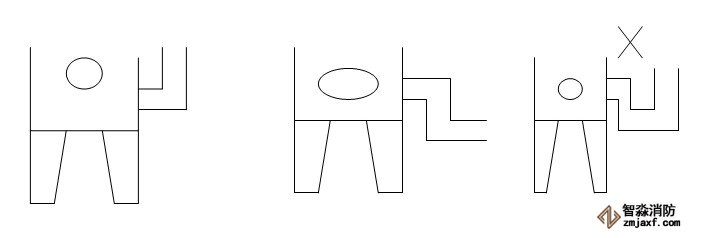

3．              排水管可用直徑20mm硬管排放，需注意水管應往下。排氣管

需用直徑53mm硬管，沿伸至室外排放，需注意排氣管之安裝，   可由機器平行向上或平行向下。

4．              機器安裝位置，請避免陽光直接照射，以免影響測試之條件，

5．              機器之安裝位置，不可放在有高溫的地方，應盡量勿靠近其它

電器設備或易燃物品，以免發生危險。

6．              本機器為PVC塑膠制成，zui高耐溫80度。請勿用力碰撞，以免破裂，使用溫度，請勿超出試驗標準范圍，以免因過熱而變形

三：故障指示

A．            超溫指示燈：左右兩方皆有超溫指示燈（左方控制試驗室，

右方控制飽和桶）。當超溫?zé)袅疗穑邢铝腥N情況：

1．              安全溫度控制器警報裝置，設定錯誤，

2．              溫度設定是否過低，請重新設定

3．              如超溫指示燈持續亮?xí)r，請通知本公司處理。

B．             低水位指示燈：此燈亮?xí)r，將切斷操作電源，此時應在試

驗室或飽和桶內加水直至低水位燈熄滅為止。

C．            結束指示燈：此燈亮?xí)r，表示試驗時間至此結束。

四：功能異常判斷及處理
