青鳥消防火災自動報警系統「常用」產品接線圖
- 作者:消防檢測設備
- 發布時間:2020-05-27 14:01:51
- 來源:http://www.123yhq.com/
- 點擊:1158
技術干貨
實用指南
近期青鳥消防陸續推出了多款二線制產品,其中二線制火災報警產品更是廣受關注,技術上革新,兼容性更好,可與四線制的火災報警產品同時帶載在同一臺JBF-11SF系列火災報警控制器上,能滿足項目中的不同選擇需求。

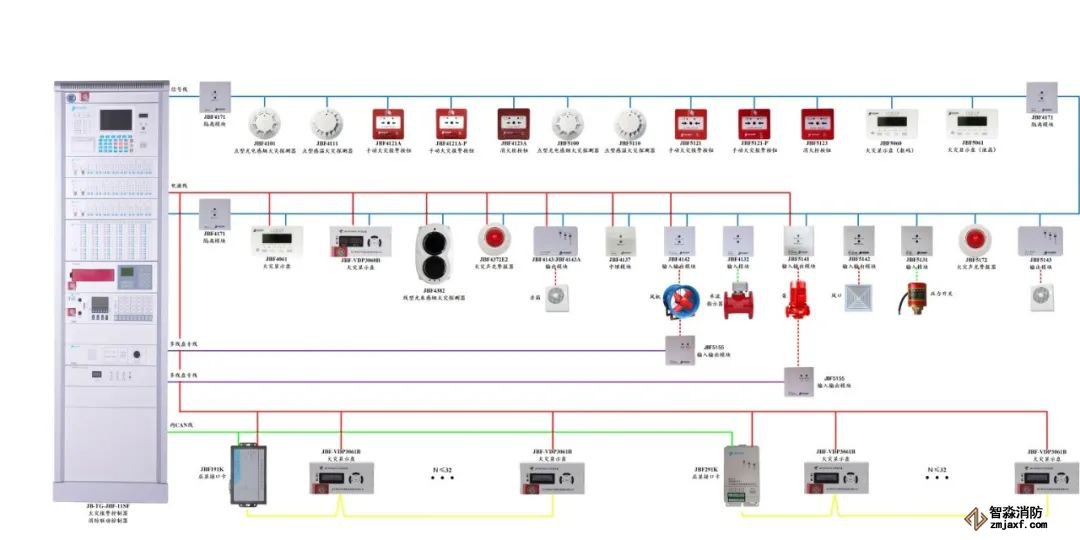

火災自動報警系統接線圖
對此,小編整理了青鳥消防火災自動報警系統「常用」產品接線圖,絕對干貨,誠意滿滿,值得收藏。
JADE BIRD FIRE
1.探測器類設備接線圖

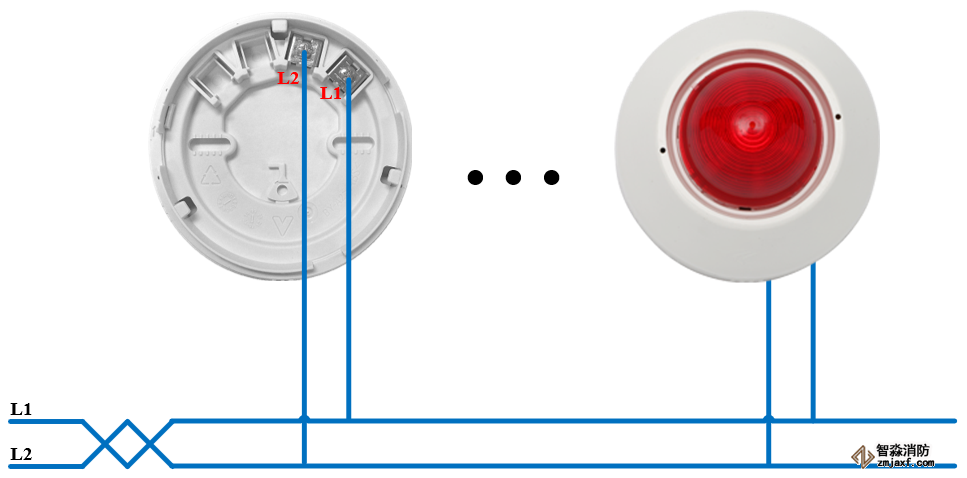

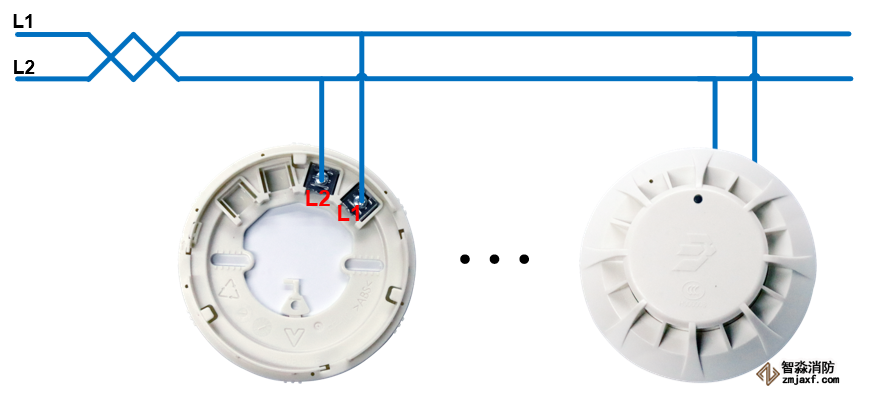

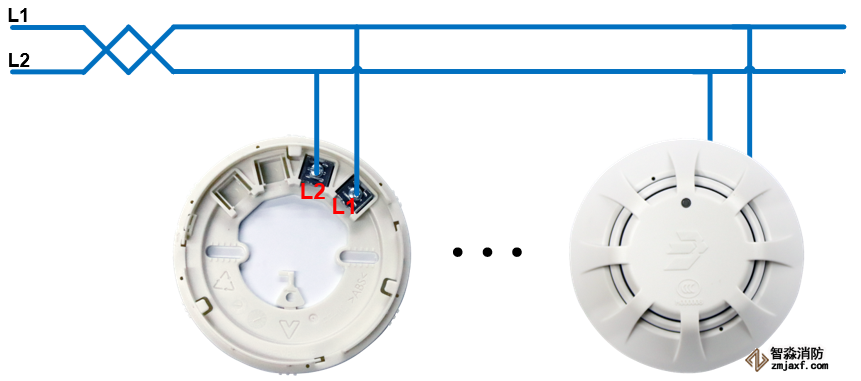

JBF5100/JBF4101點型光電感煙火災探測器

JBF5110/JBF4111點型感溫火災探測器(A2R)

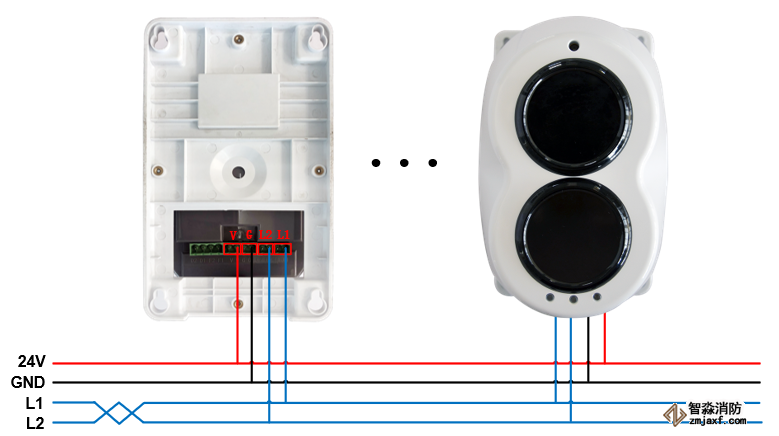

JTY-H-JBF4382線型光束感煙火災探測器
JADE BIRD FIRE
2.報警按鈕類設備接線圖

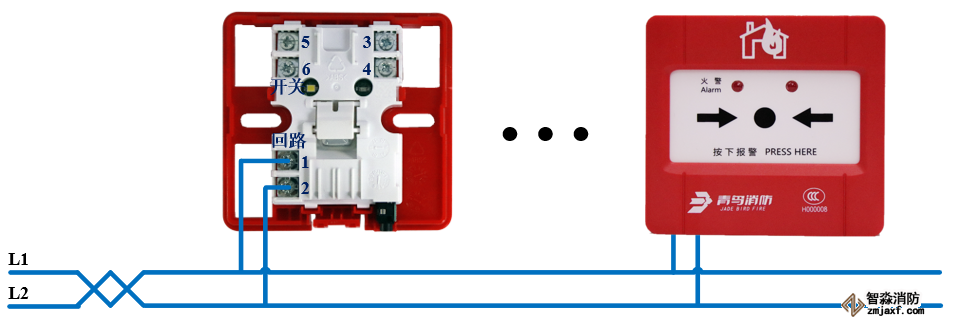

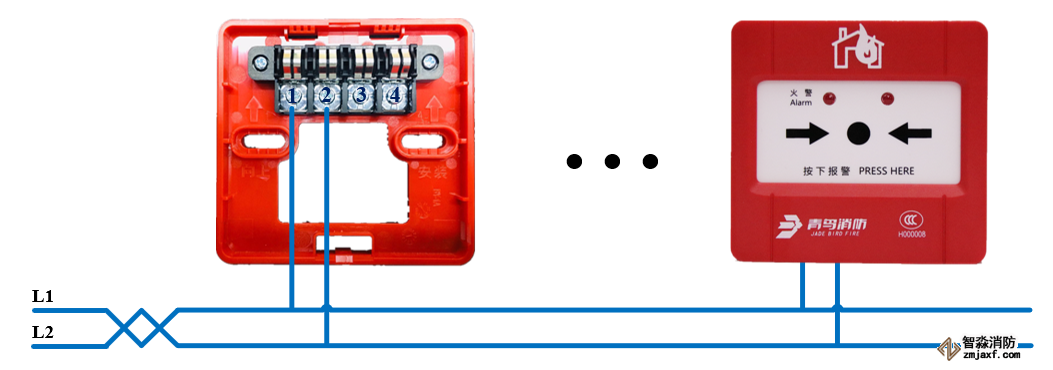

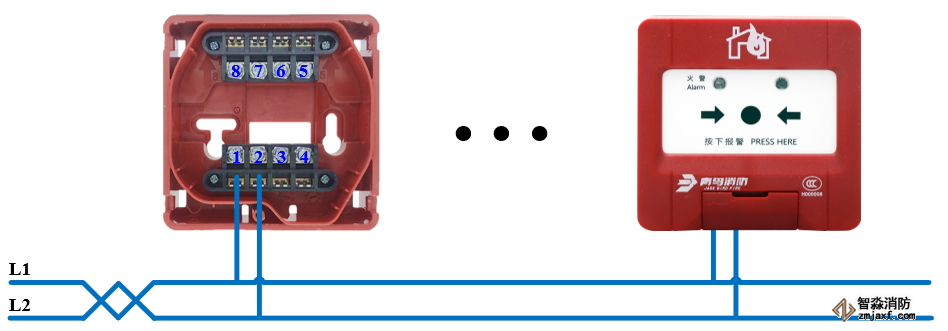

JBF4121A手動火災報警按鈕

JBF4121B手動火災報警按鈕

JBF5121手動火災報警按鈕

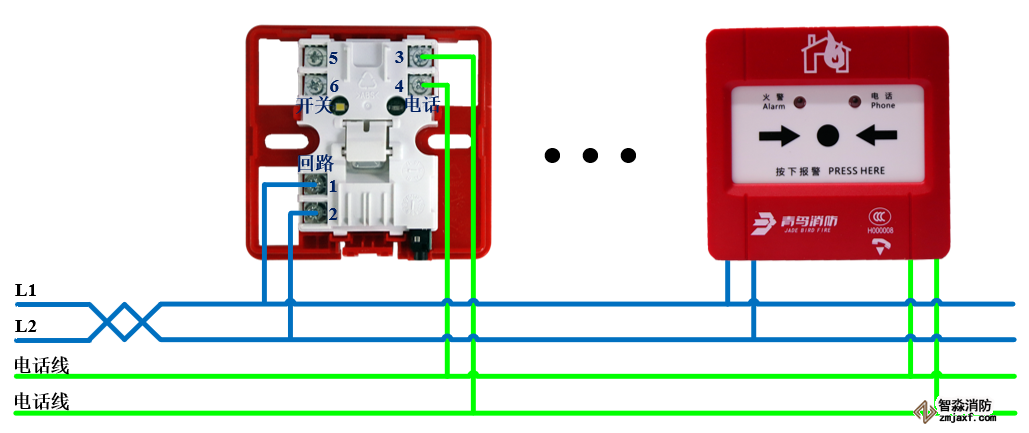

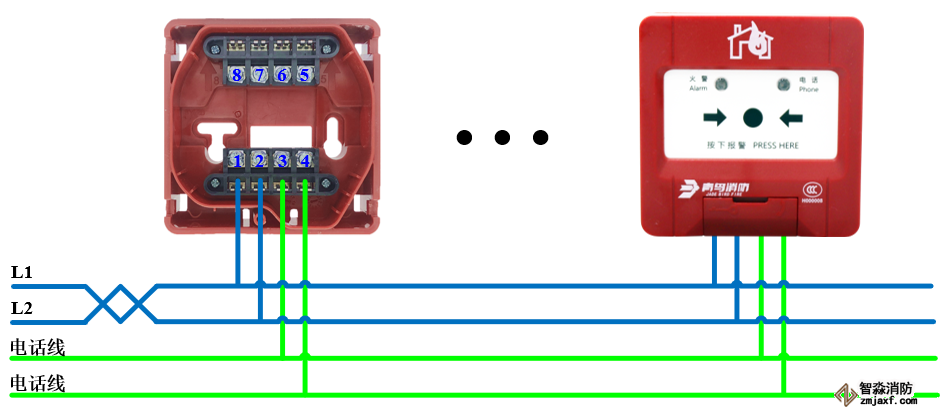

JBF4121A-P手動火災報警按鈕

JBF4121B-P手動火災報警按鈕

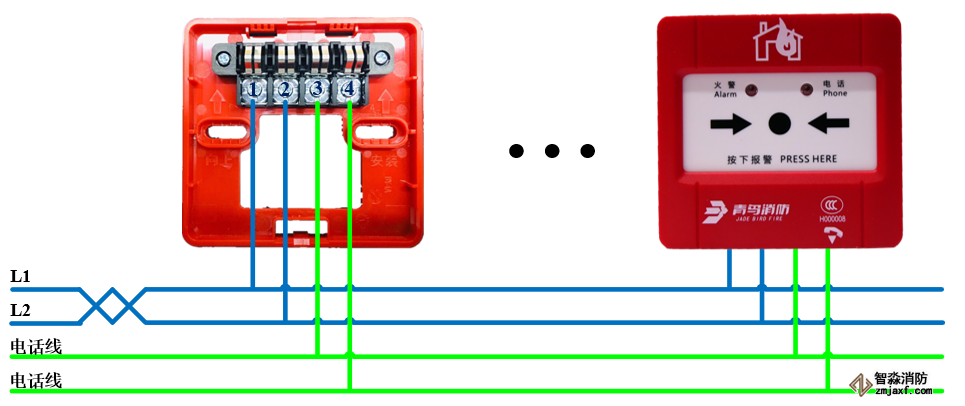

JBF5121-P手動火災報警按鈕

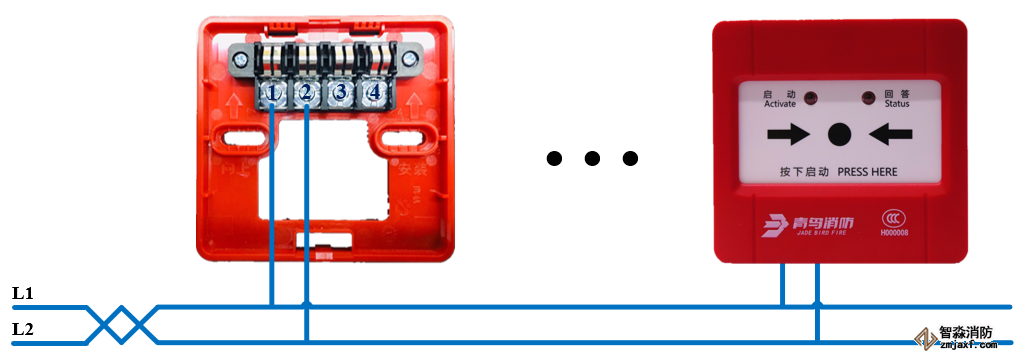

JBF4123A消火栓按鈕

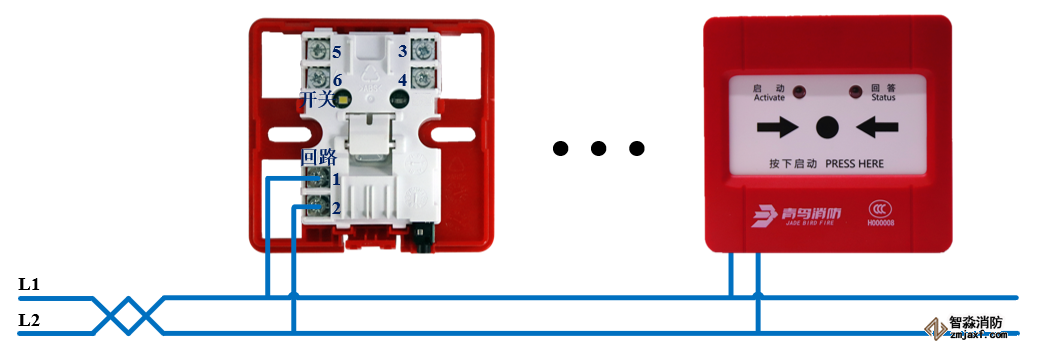

JBF4123B消火栓按鈕

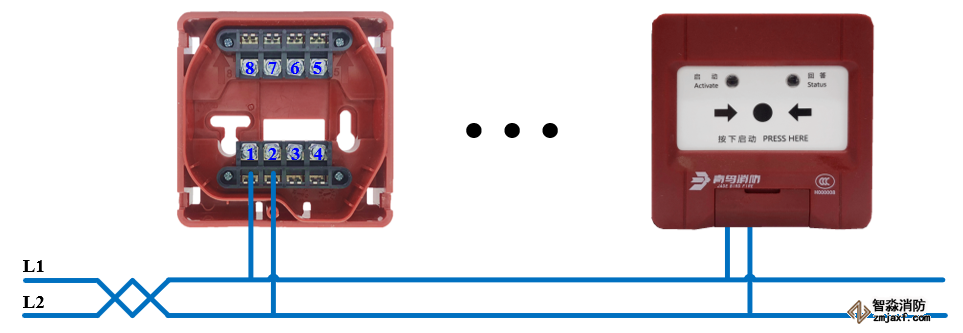

JBF5123消火栓按鈕
JADE BIRD FIRE

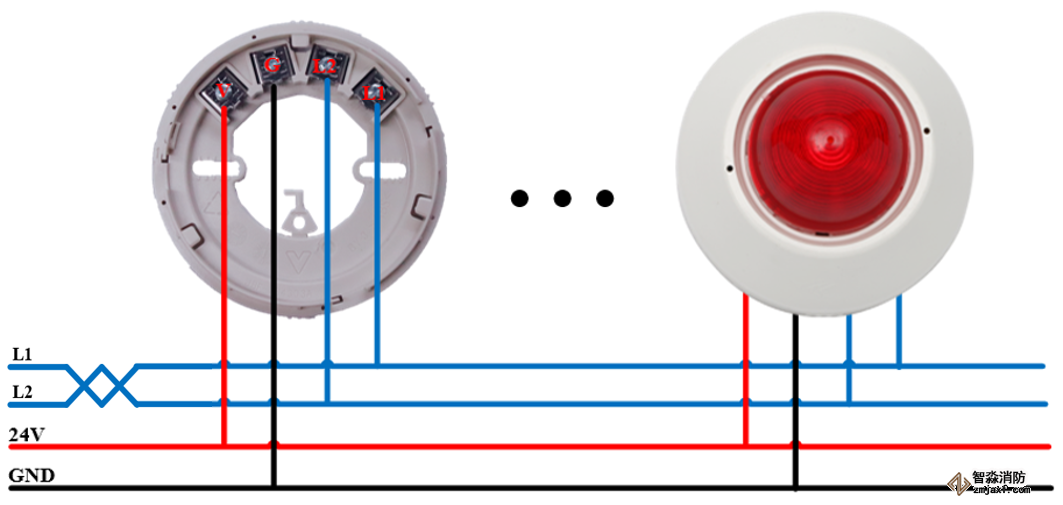

3.火災聲光警報器類設備接線圖

JBF4372E2火災聲光警報器

JBF5172火災聲光警報器
JADE BIRD FIRE
4.火災顯示盤類設備接線圖

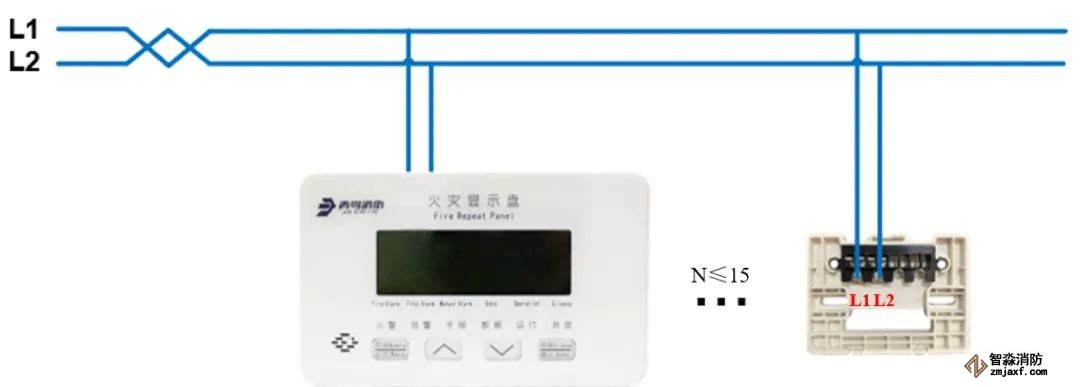

JBF4061火災顯示盤

JBF5060/JBF5061火災顯示盤

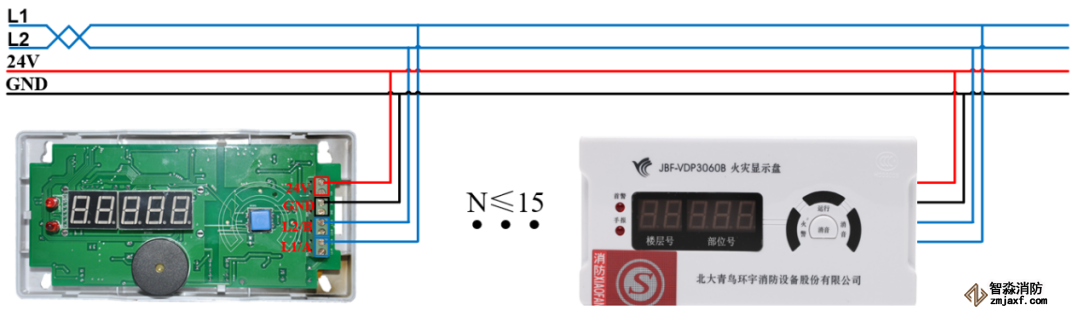

JBF-VDP3060B火災顯示盤

JBF-VDP3061B火災顯示盤
(配接JBF-191K液晶層顯接口卡)

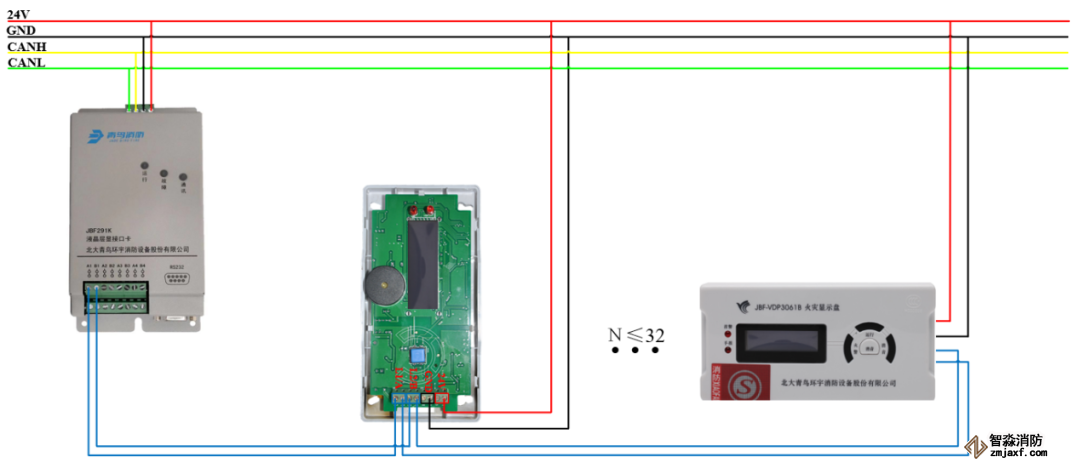

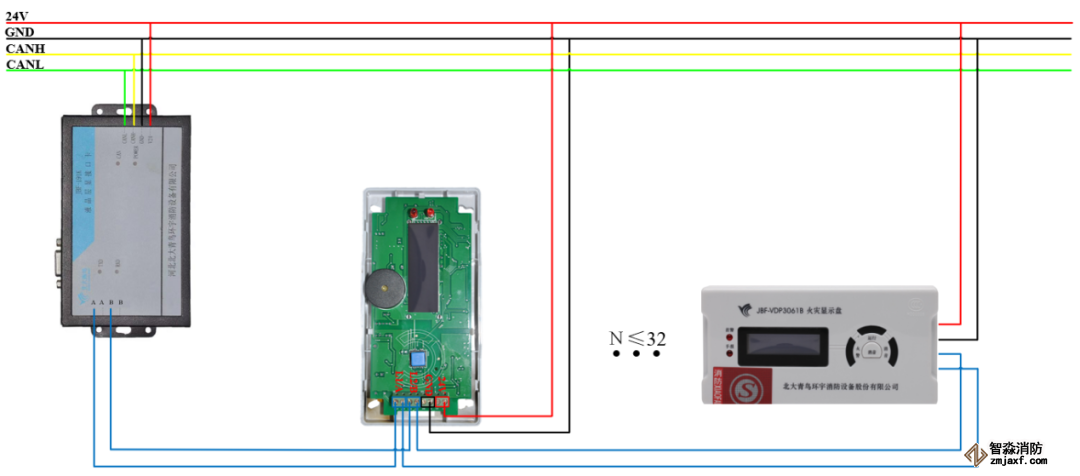

JBF-VDP3061B火災顯示盤
(配接JBF-291K液晶層顯接口卡)
JADE BIRD FIRE
5.現場模塊類設備接線圖

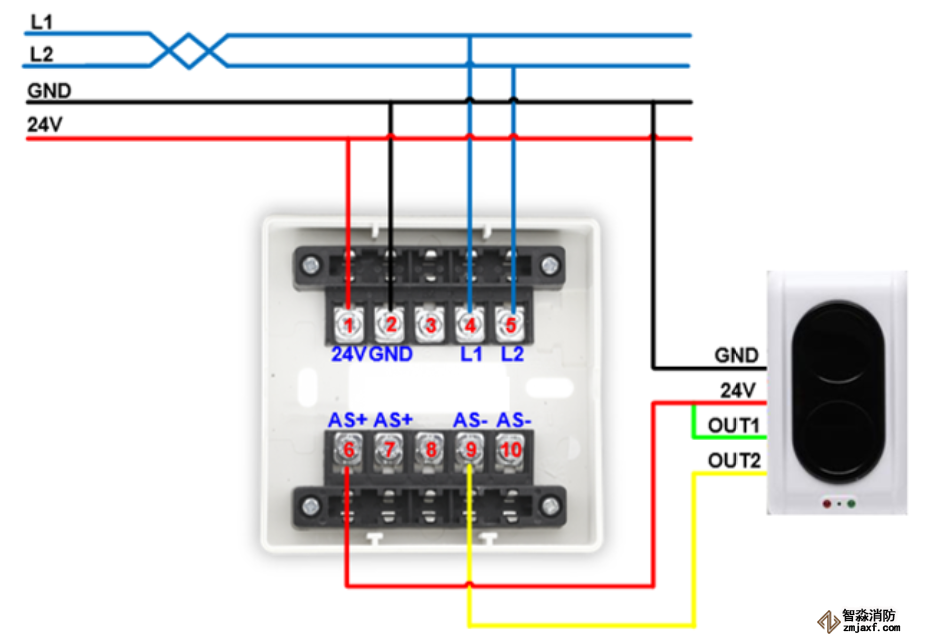

JBF4137中繼模塊
(配接JTY-H-JBF-VDC1382A線型光束感煙火災探測器)

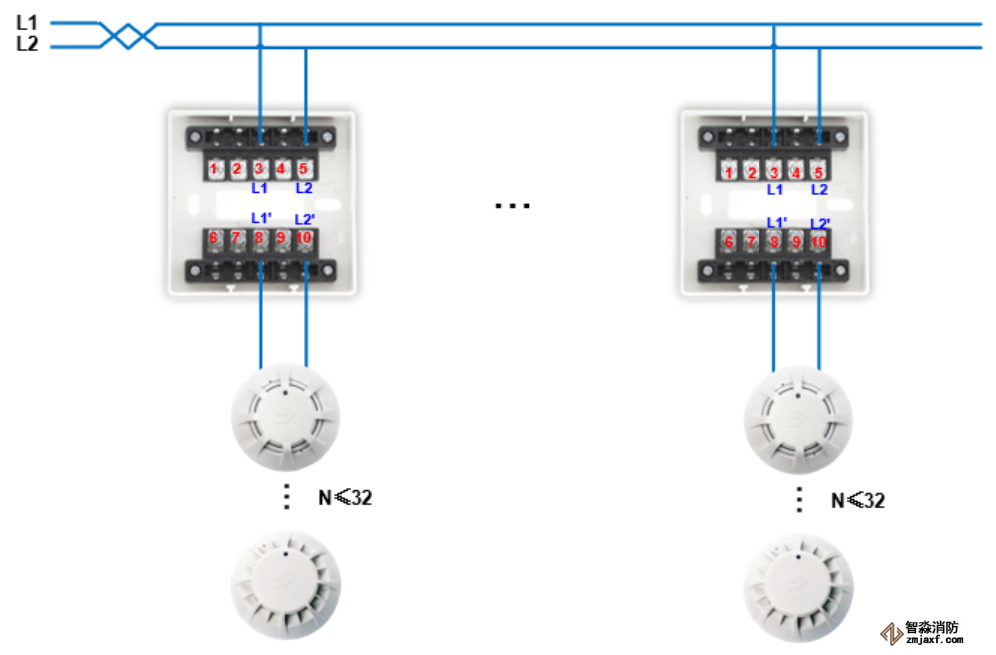

JBF4171隔離模塊樹狀分支接線方法

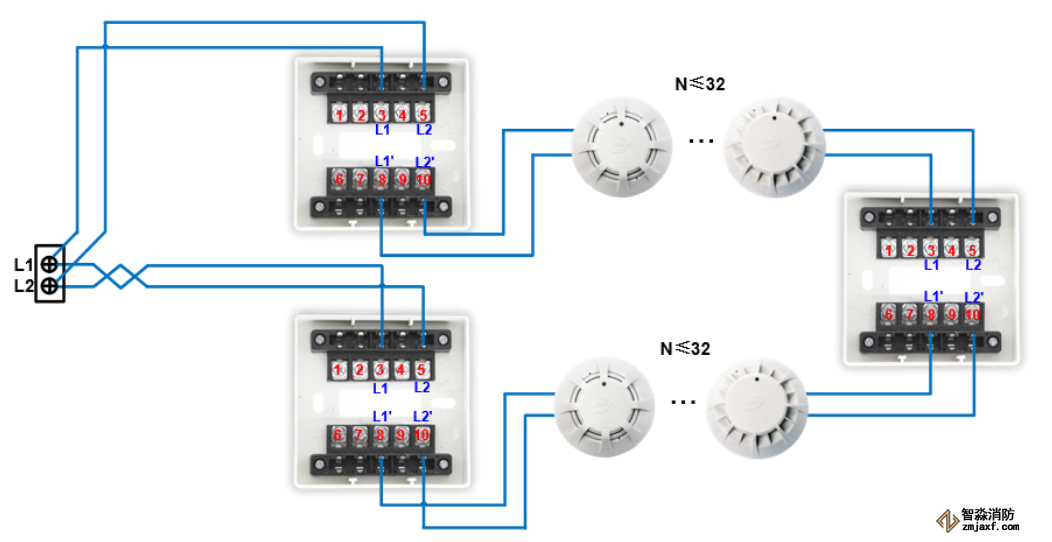

JBF4171隔離模塊環形接線方法

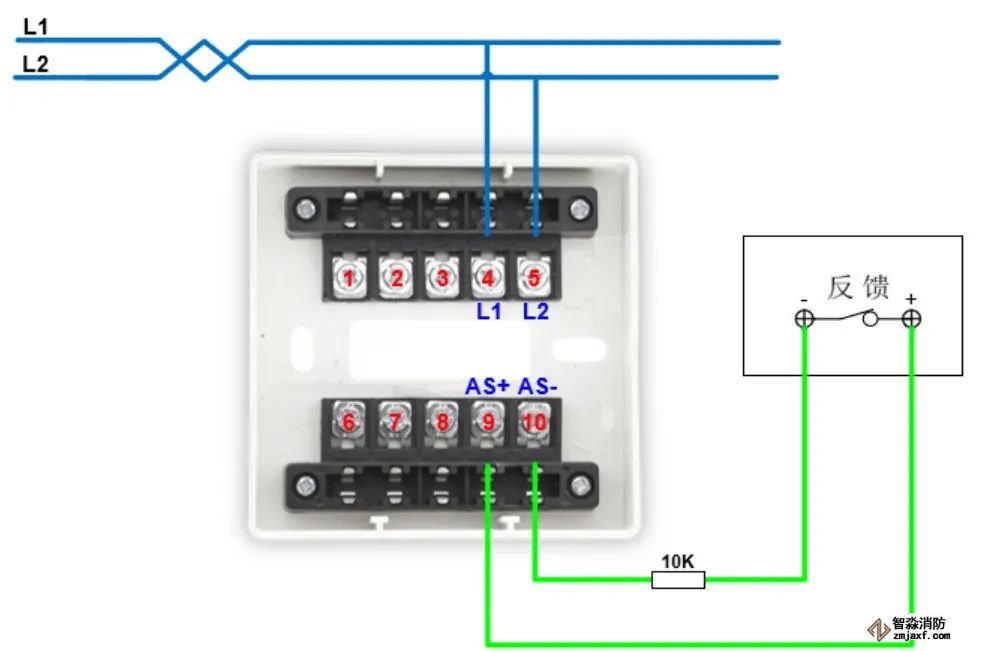

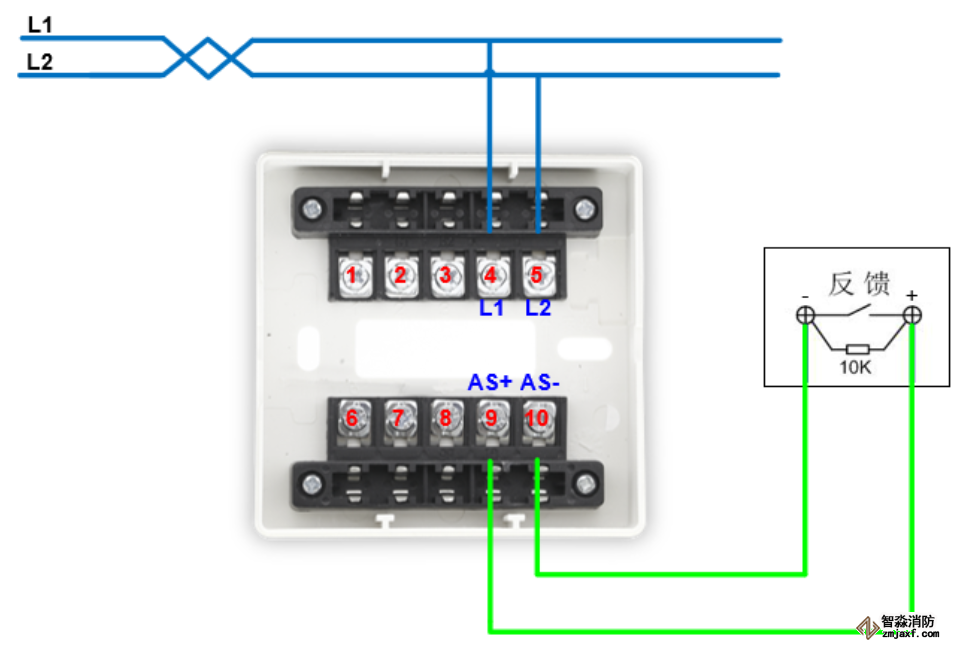

JBF4132輸入模塊
(接收閉合反饋信號接線方法)

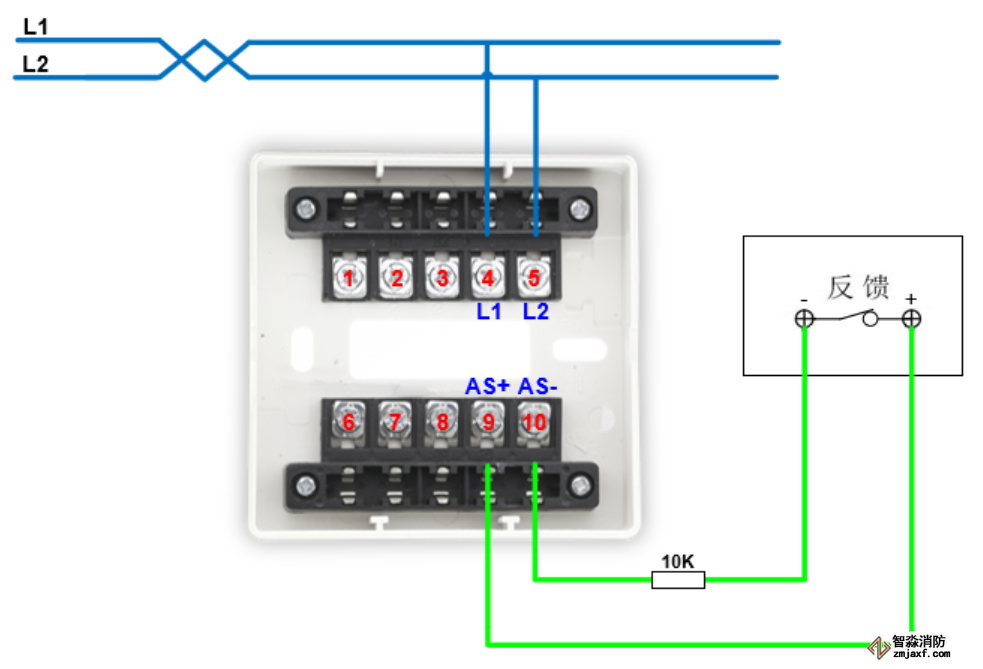

JBF5131輸入模塊
(接收閉合反饋信號接線方法)

JBF4132輸入模塊
(接收斷開反饋信號接線方法)

JBF5131輸入模塊
(接收斷開反饋信號接線方法)

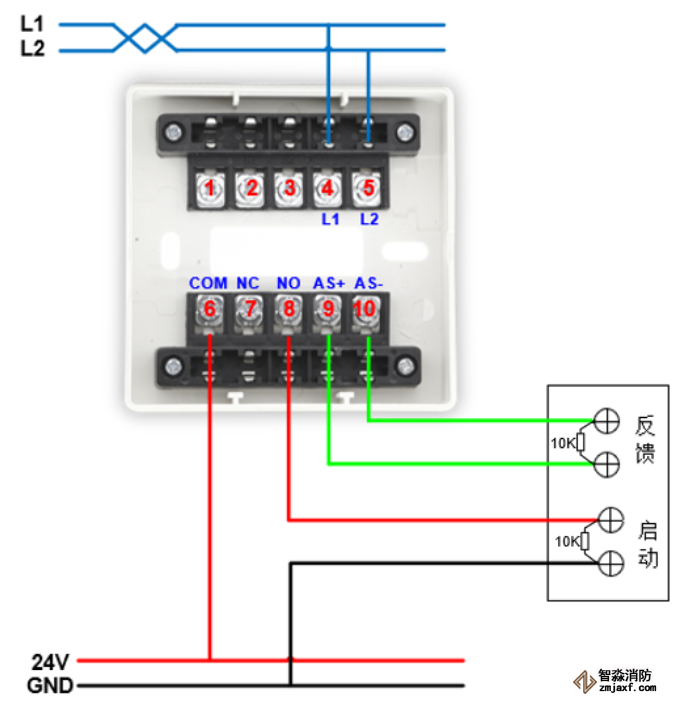

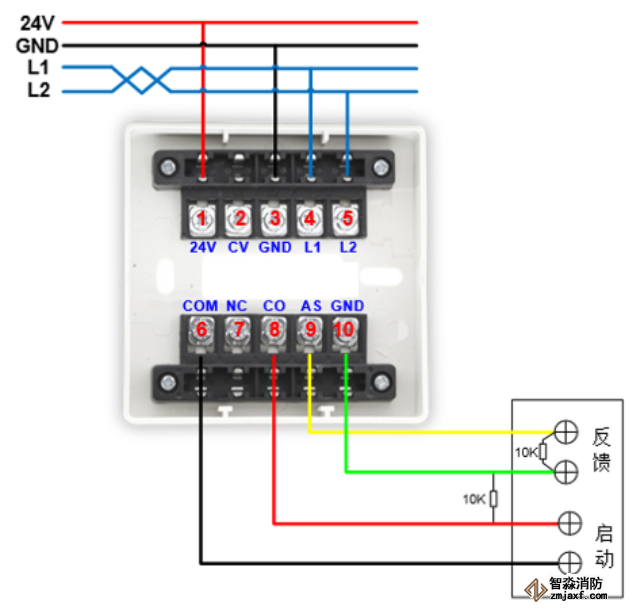

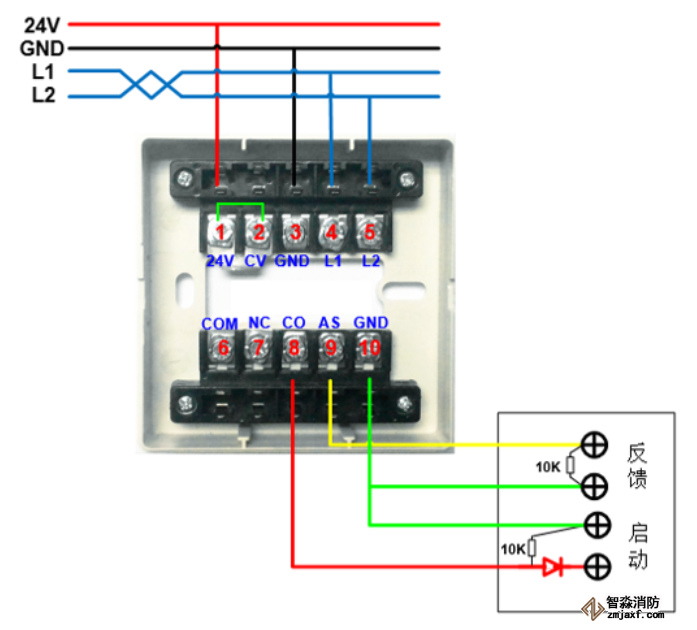

JBF4142輸入輸出模塊有源輸出接線方法

JBF5141輸入輸出模塊無源輸出接線方法

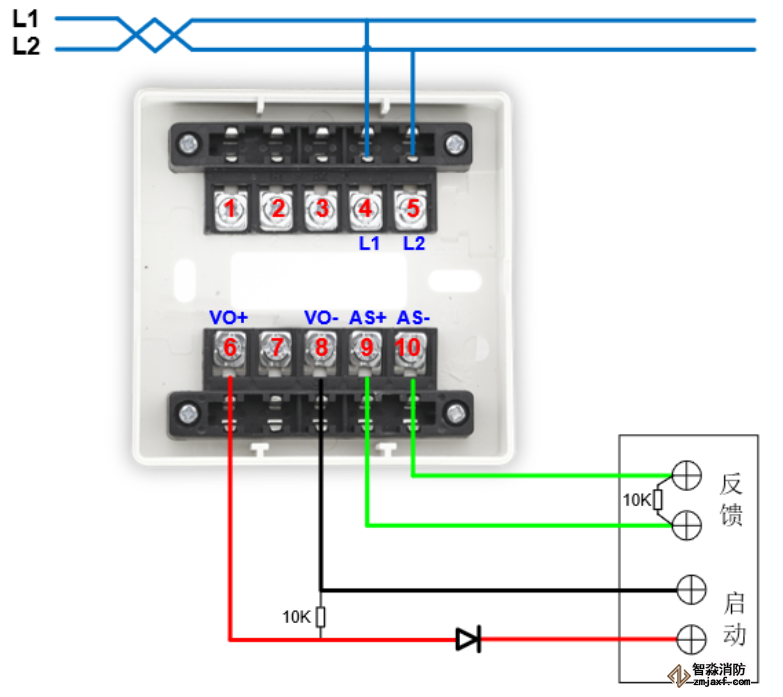

JBF4142輸入輸出模塊無源輸出接線方法

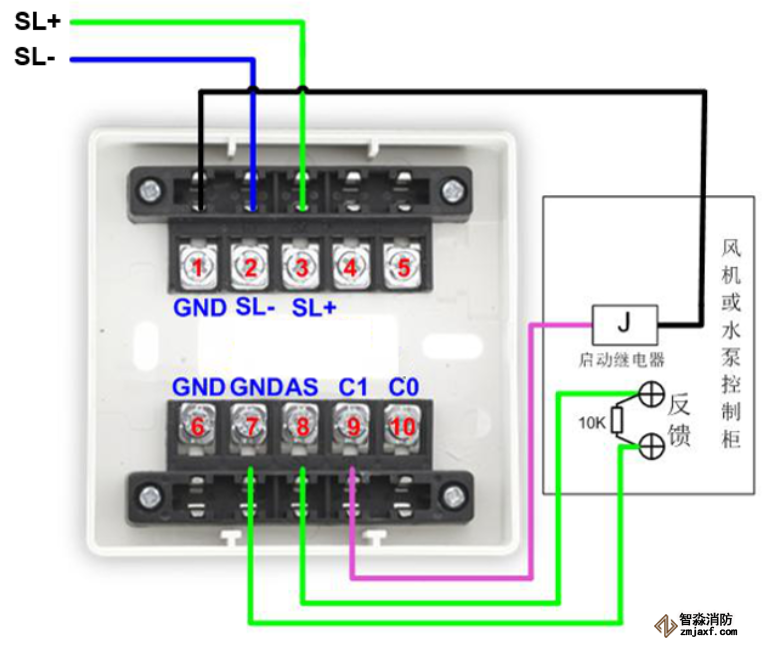

JBF5142輸入輸出模塊

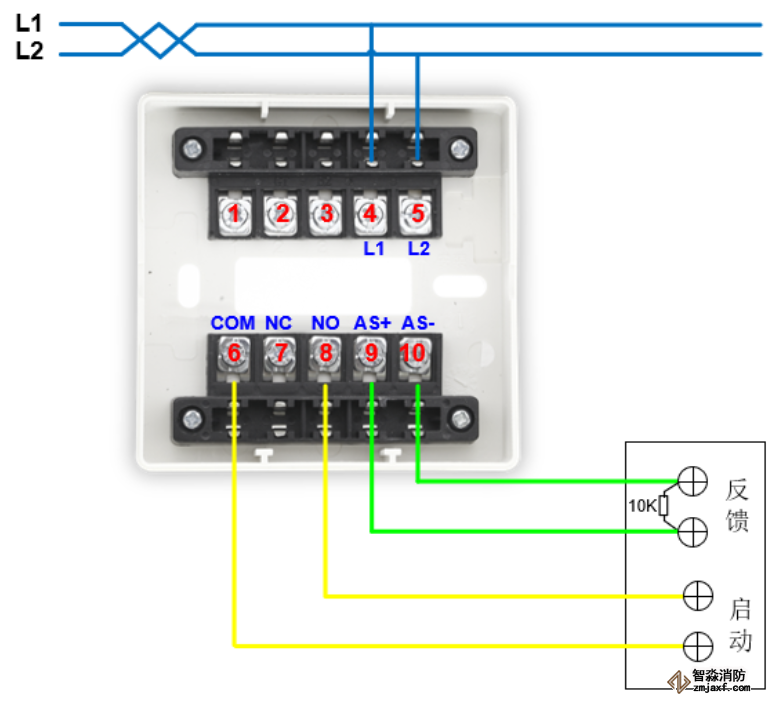

JBF5143輸出模塊

JBF4143/JBF4143A輸出模塊

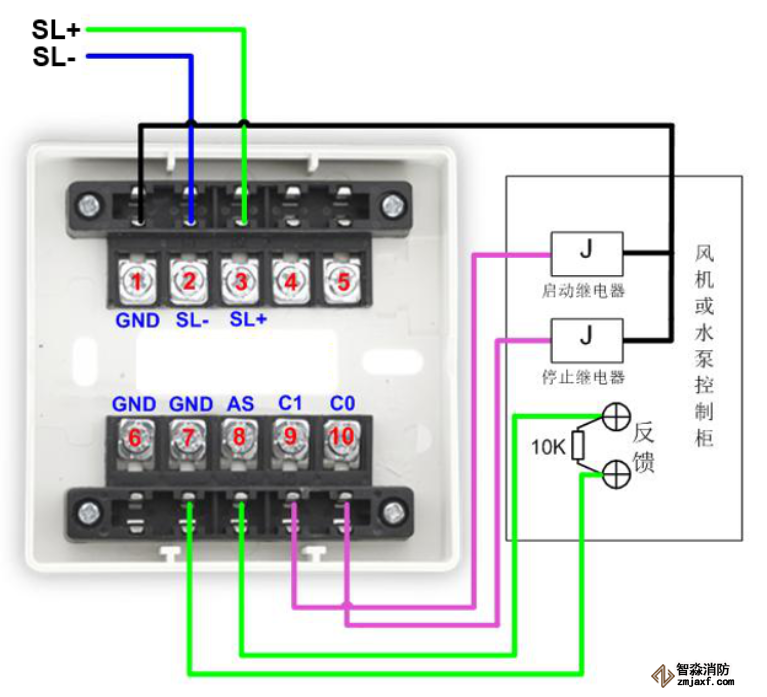

JBF5155輸入輸出模塊
(控制非自保持設備接線方法)

JBF5155輸入輸出模塊
(控制自保持設備接線方法)
JADE BIRD FIRE
青鳥消防,以專業的態度,
匠心打造世界級消防報警產品。
您的每一句認可滿意,是我們前進的動力;
您的每一個寶貴建議,是我們專研的助力。
未來,青鳥消防將不負使命,
為構建先進、安全、可靠的
火災報警智能消防體系,篤力前行。
